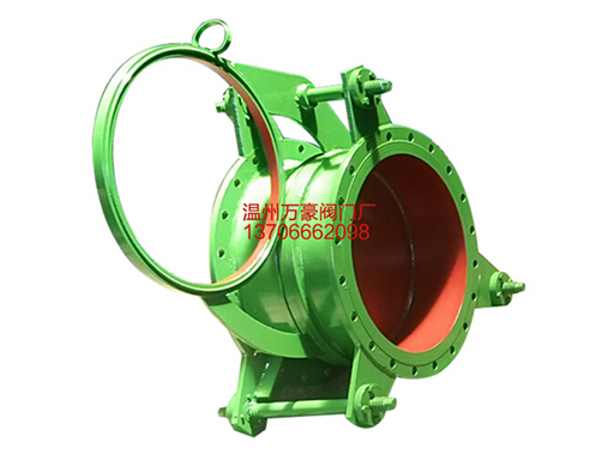

扇形盲板閥的結構特點有哪些?
2021-08-21 關注次數:扇形盲板閥,又稱手動眼鏡閥、翻板閥、扇形閥,是用于長管道在右閥體上帶有回縮器的一系列長結構??裳a償閥門啟閉過程中閥體的軸向位移,減小閥門啟閉力矩。由于大口徑閥門的特點,閥體采用三角形結構設計,增加了整個閥門的剛性。左右閥體上裝有橡膠密封圈。扇形盲板閥廣泛應用于工礦企業、市政管理、環保等工業氣體介質管理系統,特別適用于有害、有毒、阻塞。它也是在管道,盲板閥適用于減少維護時間和便利新管道連接的端部的盲板。相比,在管道關閉其它的閥裝置的
扇形盲板閥設有一個新穎的結構,重量輕,容量小,操作方便,迅速采取行動,和可靠的氣體的切削性能。扇形盲板閥由左閥體,右閥體,中心閥主體,以及三個連接螺釘。用扳手轉動連接螺釘夾緊或松開左右閥體,更換閘板的盲板和通孔板進行啟閉。
盲板閥結構簡單、重量輕、性能可靠、操作方便。盲板閥是一系列分別連接到左和右閥體橡膠密封圈短結構。扇形盲板閥膨脹機不能代替要被安裝在管道的需求膨脹。由于熱膨脹,冷縮,和其它因素,由管道所產生的外力被傳遞到盲板閥,使得它不推,拉,或扭曲盲板閥和影響閥性能。
扇形盲板閥結構特點
1、簡單,結構緊湊,小巧輕便,易于運輸,安裝和拆卸。
2、90度開合,高速切換。操作扭矩小,省力,重量輕。
3、密封性能優良,使用壽命長,零泄漏。
4、選擇不同的零件材料,可以適用于不同的介質。
5、流量特性近似直線,調節性能好。
