當前位置：首頁> 產品展示 >通風蝶閥系列 >DJ9Z41bw電動矩形百葉式調節蝶閥

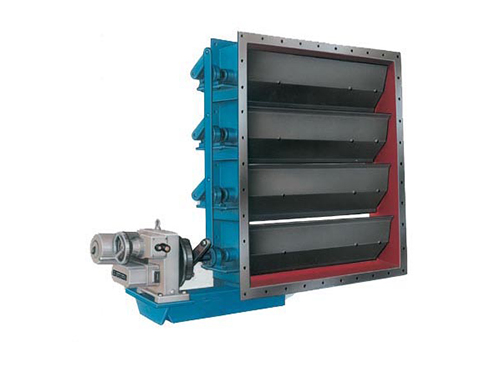

DJ9Z41bw電動矩形百葉式調節蝶閥

DJ9Z41bw電動矩形百葉式調節蝶閥

所屬分類：通風蝶閥系列

圓體百葉蝶閥與電動執行機構配套廣泛應用于建材、冶金、礦山、電力等生產過程，自動控制或手動控制調節管路中的介質流量之用。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：You效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！

銷售：13706662098

詳情介紹

用途
圓體百葉蝶閥與電動執行機構配套廣泛應用于建材、冶金、礦山、電力等生產過程，自動控制或手動控制調節管路中的介質流量之用。

特點
蝶板采用百葉多軸體結構，流體均勻，電傳動，啟閉力矩省力均勻，動作靈敏，性能可靠。

主要技術參數

公稱壓力PN(MPa)	0.005MPa
適用溫度℃	≤350℃
適用介質	粉塵、含塵氣體
泄漏量	≤3%
閥門啟閉時間	≈25秒 second
輸入信號（直流）	Ⅱ型0~10MA；Ⅲ型4~20MA
輸入通道	3個
輸入電阻	Ⅱ型220Ω；Ⅲ型250Ω
電源電壓	220V+20V/-20V；50HZ
介質流速	≤25m/s

圓體百葉蝶閥

主要零部件材料

名稱	閥體	百葉板	連桿	支架	曲柄	閥軸
材料	碳鋼	碳鋼	碳鋼	WCB QT500-7	碳鋼	2Cr13

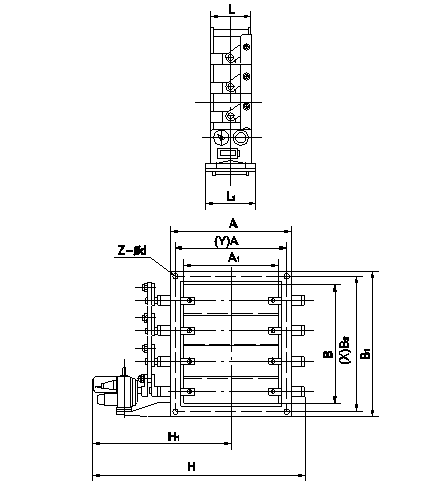

D9Z41bw—0.05JC連接尺寸

A′B	A1′B1	A2′B2	L	L1	H1	H	B	Z-Φd	X	Y	軸線	執行器	Wt/kg
320′180	375′106	400′240	180	245	580	735	8	16-14	5	3	2	DKJ-210	184
320′250	375′295	400′330	180	245	625	825	8	16-14	5	3	2	DKJ-210	198
400′200	455′255	500′330	200	245	610	805	8	16-18	5	3	2	DKJ-210	215
400′320	455′375	500′420	200	245	870	915	8	16-18	5	3	2	DKJ-210	263
500′200	555′255	600′300	220	245	610	805	8	16-18	5	3	3	DKJ-210	272
500′400	555′455	600′500	220	245	670	915	8	20-18	5	5	3	DKJ-210	292
630′320	685′375	730′420	220	245	610	805	10	20-18	7	3	3	DKJ-210	322
630′400	685′455	730′500	220	245	710	995	10	24-18	7	5	3	DKJ-210	354
800′400	855′455	900′500	240	300	670	945	10	24-18	7	5	4	DKJ-310	443
800′630	855′685	900′730	240	300	710	995	10	28-18	7	7	4	DKJ-310	590

1000′500	1070′570	1130′830	260	300	790	1075	10	24-23	7	5	4	DKJ-310	640
1000′800	1070′870	1130′930	260	300	905	1270	10	28-23	7	7	4	DKJ-310	770
1250′630	1320′700	1380′760	280	300	1005	1505	10	32-23	9	7	5	DKJ-310	790
1250′1000	1320′1070	1380′1130	280	300	1105	1705	10	32-23	9	7	5	DKJ-310	920
1400′800	1470′870	1530′930	300	385	1075	1575	10	36-23	11	7	5	DKJ-410	940
1400′1250	1470′1320	1530′1380	300	385	1300	2025	10	40-23	11	9	5	DKJ-410	1240
1600′1000	1670′1070	1730′1130	320	385	1175	1775	10	36-23	11	7	5	DKJ-410	1540
1600′1250	1670′1320	1730′1380	320	385	1300	2025	10	40-23	11	9	5	DKJ-410	1680
1800′1250	1870′1320	1930′1380	340	420	1450	2175	10	44-23	13	9	6	DKJ-510	1846
1800′1400	1870′1470	1930′1530	340	420	1525	2325	10	48-23	13	11	6	DKJ-510	1953
2000′1250	2070′1320	2130′1380	360	420	1450	2175	12	48-23	15	9	6	DKJ-510	2170
2000′1800	2070′1670	2130′1730	360	420	1620	2520	12	52-23	15	11	6	DKJ-510	2392
2500′1800	2570′1870	2630′1730	420	450	1695	2595	12	56-23	17	11	8	DKJ-610A	2740
2500′2000	2570′2070	2630′2130	420	450	1895	2995	12	64-23	17	15	8	DKJ-610A	2801
2800′2500	2870′2570	2930′2630	440	450	2145	3195	12	72-23	19	17	8	DKJ-610A	3118
3200′2800	3270′2870	3330′2930	480	480	2325	3825	12	80-23	21	19	10	DKJ-610	3535
3600′3200	3670′3270	3730′3330	520	480	2525	4225	12	88-23	23	21	10	DKJ-610	4018
4000′3600	4070′4670	4130′4730	560	480	2725	4825	12	100-23	27	23	10	DKJ-610	4532
