手動扇形盲板閥
所屬分類:盲板閥系列
手動扇形盲板閥與其他在管路中做切斷的閥門設備相比,具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。
- 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
- 價格合理:You效內部成本控制,減少了開支,讓利于客戶!
- 交貨快捷:更好生產流水線,充足的備貨,縮短了交貨期!
- 銷售:13706662098
詳情介紹
F43X手動扇形盲板閥詳細資料:
一、扇形盲板閥產品概述:
本系列扇形盲板閥又稱眼鏡閥、翻板閥、扇形閥,系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中,尤其適用于有害、有毒、易燃氣體的切斷。亦適宜做管道終端的盲板,以縮短檢修時間或方便連接新的管路。
該系列扇形盲板閥與其他在管路中做切斷的閥門設備相比,具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。
二、工作原理:
F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿(三根)組成。用扳手旋轉連接螺桿,使左右閥體完成夾緊和松開動作,利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單,重量輕,性能可靠,操作方便等特點。本閥為短結構系列,橡膠密封圈分別安裝在左、右閥體上。
三、扇形盲板閥主要性能指標:
公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
強度試驗壓力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
<120 | <250 | <300 | ||
適用介質 | 煤氣等有毒、有害、易燃氣體 | |||
采用標準 | 連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準 | |||
主要零部件材料 | 閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠 |

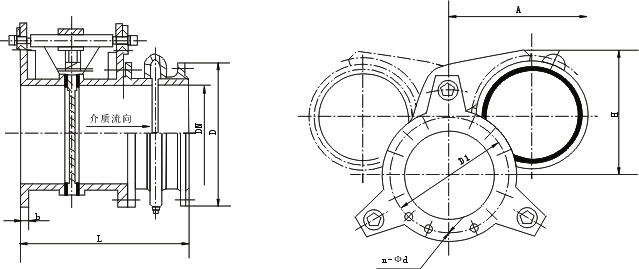

四、扇形盲板閥主要外形連接尺寸:
DN/td> | D/td> | D1/td> | b/td> | n-φd/td> | 短系列 L/td> |
100/td> | 210/td> | 170/td> | 12/td> | 4-φ18/td> | 210/td> |
150/td> | 265/td> | 225/td> | 14/td> | 8-φ18/td> | 210/td> |
200/td> | 320/td> | 280/td> | 14/td> | 8-φ18/td> | 230/td> |
250/td> | 375/td> | 335/td> | 14/td> | 12-φ18/td> | 250/td> |
300/td> | 440/td> | 395/td> | 16/td> | 12-φ22/td> | 270/td> |
350/td> | 490/td> | 445/td> | 16/td> | 12-φ22/td> | 290/td> |
400/td> | 540/td> | 495/td> | 16/td> | 16-φ22/td> | 310/td> |
450/td> | 595/td> | 550/td> | 20/td> | 16-φ22/td> | 330/td> |
500/td> | 645/td> | 600/td> | 20/td> | 20-φ22/td> | 350/td> |
600/td> | 755/td> | 705/td> | 20/td> | 20-φ26/td> | 370/td> |
700/td> | 860/td> | 810/td> | 20/td> | 24-φ26/td> | 390/td> |
800/td> | 975/td> | 920/td> | 22/td> | 24-φ30/td> | 410/td> |
900/td> | 1075/td> | 1020/td> | 22/td> | 24-φ30/td> | 430/td> |
1000/td> | 1175/td> | 1120/td> | 22/td> | 28-φ30/td> | 450/td> |
1200/td> | 1375/td> | 1320/td> | 22/td> | 32-φ30/td> | 470/td> |
1400/td> | 1575/td> | 1520/td> | 26/td> | 36-φ30/td> | 490/td> |
1500/td> | 1675/td> | 1620/td> | 26/td> | 36-φ30/td> | 510/td> |
1600/td> | 1790/td> | 1730/td> | 26/td> | 40-φ30/td> | 530/td> |
1800/td> | 1990/td> | 1930/td> | 26/td> | 44-φ30/td> | 550/td> |
2000/td> | 2190/td> | 2130/td> | 26/td> | 48-φ30/td> | 570/td> |
五、扇形盲板閥訂貨須知:
1、①產品名稱與型號②扇形盲板閥口徑③是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定的扇形盲板閥型號,請按扇形盲板閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技工為您審核把關。
