蝸輪扇形盲板閥
所屬分類:盲板閥系列
F343CX蝸輪扇形盲板閥又稱蝸輪扇形眼鏡閥,翻板閥,扇形閥,由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體,并把三個閥體分別固定在底座上,構成一個剛性結構體。
- 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
- 價格合理:You效內部成本控制,減少了開支,讓利于客戶!
- 交貨快捷:更好生產流水線,充足的備貨,縮短了交貨期!
- 銷售:13706662098
詳情介紹
一、蝸輪扇形盲板閥產品特點及工作原理:
F343CX蝸輪扇形盲板閥又稱蝸輪扇形眼鏡閥,翻板閥,扇形閥,由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體,并把三個閥體分別固定在底座上,構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接,左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接,將三根絲桿同時作正向(或反向)旋轉,則左、中兩閥體得到壓緊(或分離)。三根絲桿中上面一根絲杠中間裝有盲板,盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊,盲板旋轉時可以防止盲板漂移,避免密封圈擦傷,其中一根絲桿上裝有蝸輪傳動機構,實現松開夾緊閥體的目的。
二、蝸輪扇形盲板閥主要性能參數:
公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
強度試驗壓力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
<120 | <250 | <300 | ||
適用介質 | 煤氣等有毒、有害、易燃氣體 | |||
采用標準 | 連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準 | |||
主要零部件材料 | 閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠 |

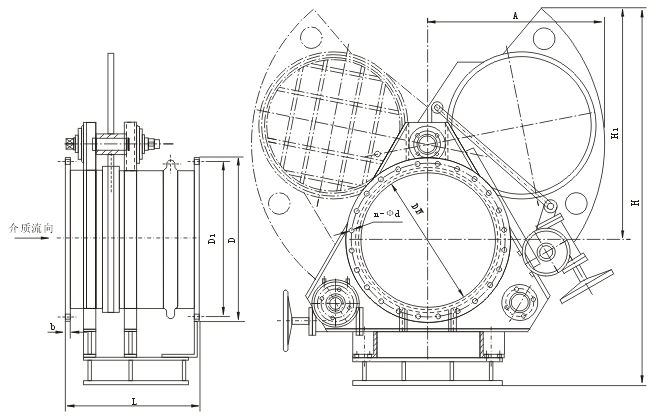

三、蝸輪扇形盲板閥主要外形連接尺寸:
DN | D | D1 | b | n-φd | L |
300 | 440 | 395 | 22 | 12-φ22 | 500 |
350 | 490 | 445 | 22 | 12-φ22 | 500 |
400 | 540 | 495 | 22 | 16-φ22 | 600 |
450 | 595 | 550 | 24 | 16-φ22 | 600 |
500 | 645 | 600 | 24 | 16-φ22 | 600 |
600 | 755 | 705 | 24 | 20-φ26 | 600 |
700 | 860 | 810 | 26 | 24-φ26 | 800 |
800 | 975 | 920 | 26 | 24-φ30 | 800 |
900 | 1075 | 1020 | 28 | 24-φ30 | 800 |
1000 | 1175 | 1120 | 30 | 28-φ30 | 800 |
1100 | 1275 | 1220 | 30 | 28-φ30 | 800 |
1200 | 1375 | 1320 | 30 | 32-φ30 | 800 |
1300 | 1475 | 1420 | 32 | 32-φ30 | 800 |
1400 | 1575 | 1520 | 32 | 36-φ30 | 850 |
1500 | 1675 | 1620 | 32 | 36-φ30 | 850 |
1600 | 1790 | 1730 | 32 | 40-φ30 | 850 |
1800 | 1990 | 1930 | 32 | 44-φ30 | 1100 |
2000 | 2190 | 2130 | 32 | 46-φ30 | 1100 |
四、蝸輪扇形盲板閥訂貨須知:
1、①產品名稱與型號②蝸輪扇形盲板閥口徑③是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定的蝸輪扇形盲板閥型號,請按蝸輪扇形盲板閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技工為您審核把關。
